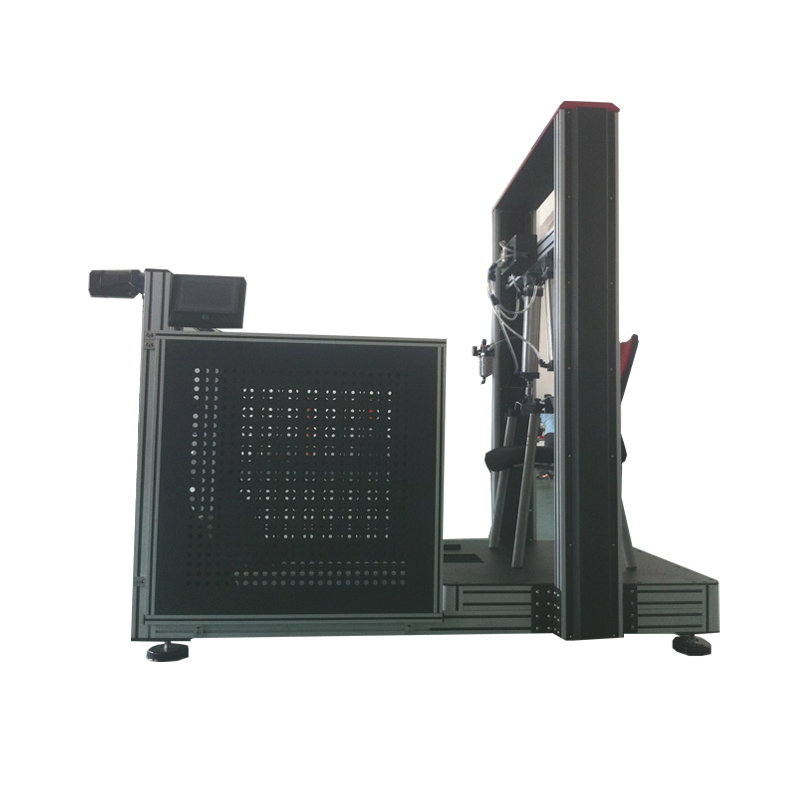

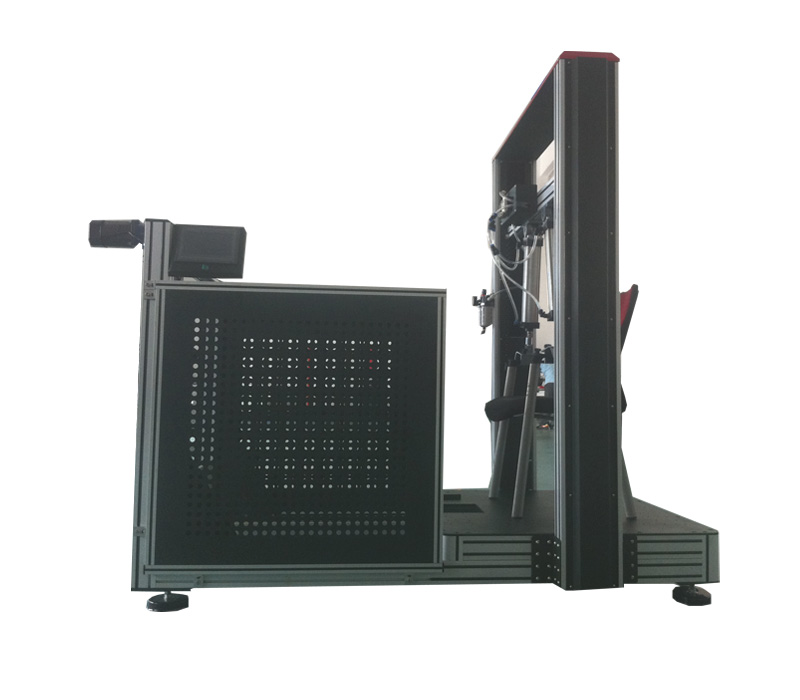

LT-JJ02 arrière Chaise de bureau et accoudoirs machine d'essai complet

Le description du produit

\\ machine ànCeci convient pour le test complet de la chaise accoudoir de bureau et du dossier, pour le test de l'accoudoir de chaise de bureau, la force du dossier et de la fatigue . L'accoudoir de test de résistance du bras est principalement utilisé pour tester tous les types de sièges étant en bon état après la pression, pour simuler le cours de l'utilisationnormale et une mauvaise utilisation habituelle, une des conditions de charge simples ou répétitives de force ou de test d'aptitude, est utilisé pour tester la produit dans la rencontre mai des conditions de charge lourde l'intensité avec laquelle évaluer l'accoudoir des sièges de bureau le long de la direction horizontale et la direction verticale sous impressionnantecapacity; Test de fatigue de la main courante consiste à simuler la durabilité des pièces courantes dans une utilisationnormale et une utilisation abusive habituelle. Le test de résistance du dossier est utilisé pour évaluer la capacité de la chaise &39; S Possibilité de résister à la pression, simulant la pression appliquée à l'arrière de la chaise lorsque l'utilisateur appuie en arrière; L'essai de fatigue dossier est utilisé pour évaluer la capacité de stress à la fatigue et l'usure de la chaise contre la force appliquée en arrière à l'arrière de la chaise.#



technical Paramètres

a. Force handail et test de fatigue Paramètres techniques:

1. Capteur: 200 kg500kg/

2. Durée du bras d'application: 23.6in (600mm)

3. Charge d'application: 50LB300LB ou comme spécifié~

4. Hauteur de la main courante: ajustable de 500 à 900 mm

5. Vitesse de test: 530 fois-min ou spécifié/

6. Plaque de pression verticale: longueur: 127 ± 13 mm

7. Arbre fixe de main courante horizontale: la largeurne doit pas dépasser 25 mm

8. la distance réglable de pivot du cylindre de tampon de chargement: 500~900mm

9. La force de sortie de cylindre d'un diamètre de 50 mm peut répondre aux exigences de résistance et la précision de l'essai de la main courante

10. largeur tampon de charge de 100 mm, appliquer une force sur la main courante à un 10 degré inclinaison Angle

\\ importn11 SMC réglage automatique ou de pression de précision de régulation de dispositif de soupape pour assurer la force de sortie du cylindre est stable et fiable, la force de sortie du cylindre d'affichagenumérique Valeur

12. contrôle PLC et l'écran tactile sont réeltime affichage de la vitesse, la fréquence, le temps et la force-

13. Source d'air: pression d'air: ≥ 0,5 MPa; Débit: ≥800Lmin, la source d'air est filtré et séché/

14. Accessoires de configuration standard: 1 ensemble d'équipements de chargement d'accoudoirs; Cylindre pivotant 2 pièces; Chaise de fixation Chaise de pressage Appuyez sur la plaque 2 pièces

15. Essai de résistance Rampe:

Handrail essai vertical. charge utile, l'application d'une force de 750N (168lbf) pendant une minute, pour assurer la charge, appliquer une force de 1125N (de 253lbf) pendant une minute

Armrest test deniveau: la charge utile, l'application d'une 445N (100lbf) force vers l'extérieur pendant une minute, pour assurer la charge, appliquer une force vers l'extérieur de 667N (150lbf) pendant une minute

16.Armrest test de fatigue. appliquer 400N force sur l'accoudoir dans le même temps, le test de répétition à 1030 fois \\ fréquencenmin-/



B. Test de résistance au dossier et test de fatigue Paramètres techniques:

1. La force de sortie du cylindre inférieure à 150 kg force;

2. La largeur de la plate-forme de test est de 1000 mm

3. Course maximale de sortie: 600mm

4. Cylindre peut être ajusté pour tester le cycle le plus rapide de 20 fois

min/

5. Test de fatigue du dossier: Appliquer une force de 445N (100 lb) à l'arrière de la chaise et répétez le test 10

30 fois par minute-

6. Test de force du dossier:

a. charge fonctionnelle: appliquer 890N (200lb) force au dos de la chaise pendant 1 minute

B. charge destructrice: appliquer 1334N (300 lbs) force sur le dos de la chaise pendant 1 minute

7. Source d'air: Pression de l'air: ≥ 0,5 mpa; Trafic: 800 l

min ou plus/

8. Accessoires de configuration standard: 1 morceau de coussinet de chargement de dossier, 50 morceaux de sac de sable standard (5 lb

ecièchées), 2 morceaux de chaise fixant la plaque de presse, 1 morceau de la plaque de déflecteur de visage N/-9. Système de contrôle:

1) Contrôle de la force: Valve de régulation de la pressionSMC Sensor

Affichage de la forcenumérique

+2) Transfert d'alimentation: le groupe de poulies peut glisser et réparer;+

3) Contrôle automatique: écran tactile

PLC, avec la fonction d'arrêt de la mémoire et du point d'arrêt d'arrêt.

+

 c. Alimentation:

1 fil, AC220V, 50Hz, 5a



/-qb-t 22802016 bifma x5.1

2017

/
